Fotómetro TESS-P.


Fotómetro TESS Portatil con termopila y acelerometro.

TESS-P es un fotómetro TESS portátil, con termómetro IR, acelerómetros y display. Está pensado para medidas de calidad de cielo nocturno.

Su filtro es igual al usado en TESS-W, por tanto, una vez calibrado, sus medidas son  compatibles con la red STARS4ALL

- El acelerómetro y magnetómetro permite registrar la dirección de apuntado.

- El termómetro de infrarojos permite detectar nubes altas.

- Envía las medidas por BT, lo que permite usar un móvil para guardar los datos geolocalizados o incluso enviarlos por internet.

- Funciona con batería interna de litio recargable por usb.

- Al pulsar el botón de encendido el fotómetro hace medidas durante 150 sg y luego se apaga.

- Alimentando por USB el dispositivo no se apaga nunca y entrega las lecturas en serie.

- Gracias al uso de chips de muy bajo consumo, la carga de la batería se mantiene por mucho tiempo fuera de uso.

Display mostrando lecturas de forma continua durante 150sg.


Accesorios para TESS.

App para Android.

La app TESS-P, descargable en Google Play, es un complemento que permite visualizar y guardar las lecturas TESS en el móvil, una vez geolocalizados con su GPS.

También puede generar alarmas ante cambios de brillo ó temperatura IR.

La aplicación recibe datos por BTLE desde un TESS-P. No es necesario emparejamiento.

También puede recibir datos por WiFi desde un TESS-W versión 2.0 o posterior.


Detalles en pantalla:

1. Versión de la app.

2. Nombre del fotómetro a usar. El nombre de un TESS-P se genera automáticamente. Son del tipo TSP + tres primeros dígitos de su MAC BT.

3. Contador de mensajes recibidos y perdidos.

4. Indica otros fotómetros visibles y la IP para TESS-W. Para seleccionar uno basta escribir su nombe en 2 y pulsar enter.

5. Temperatura del sensor, que puede coincidir con la ambiente.

6. Coordenadas GPS a guardar con cada lectura.

7. Temperatura infraroja. La temperatura IR aparente de un cielo despejado es normalmente negativa, varias decenas de grados inferior a la temperatura ambiente.

8. Dirección de apuntado extraida del acelerómetro magnetómetro. La precisión en altura es de +-5º y en azimut varias veches mayor dependiento de los objetos metálicos cercanos.

9. Brillo del cielo en magnitudes.

10. Nombre del lugar, se añadirá al nombre de fichero. Se edita escribiendolo y pulsando enter.

 11. NELM, magnitud limite visible por el ojo humano estimada.

12. Marcar para guardar las medidas con el intervalo seleccionado en 14 (1sg ó 10sg).

13.  Contador de medidas guardas en fichero.

14. Tiempo entre lecturas guardadas. Al pulsar cambia entre 1 y 10sg.

15. Línea de log sobre ficheros, alarmas etc.

16. Envía una lectura a la base de datos. Válido para fotómetros registrados en la red STARS4ALL.

17. Alarma acustica por temperatura IR.   La alarma se dispara si la temperatura IR se desvía 2ºC de la actual.

18. Alarma acustica por brillo. La alarma se dispara si el brillo se desvía 0.2 magnitudes de la actual.

19. Pulsar par ver los ficheros creados por la aplicación.

20. Listado de ficheros generados por la app.


ART: Auto-Rotador para TESS.

El accesorio ART permite usar un fotómetro TESS para realizar barridos de medidas en todo el cielo.

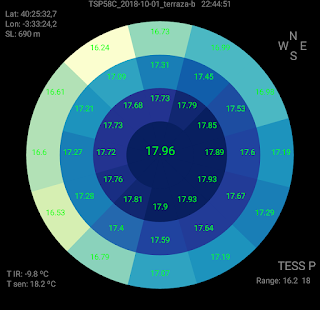

Mapa all-sky generado con ART y un TESS-P.
Gracias a este accesorio la app puede generar mapas all-sky con 45 medidas. El mapa incluye la fecha de la medida, el lugar, la posición geográfica y las condiciones de temperatura.
